Kabelschacht TerraSafe
Organisation erdverlegter Versorgungs- und Kommunikationsnetze

Kabelschacht

Kabelschacht zur Organisation erdverlegter Versorgungs- und Kommunikationsnetze. Sie sparen Platz und bieten Zugänglichkeit des Netzknotens zur Kontrolle und Instandhaltung.

Kabelschacht TerraSafe

Die Verwendung von Kabelschächten spart Platz bei gleichzeitiger Zugänglichkeit des Netzknotens zur Kontrolle und Instandhaltung.

\

Geringes Eigengewicht

Einfache Montage durch geringem Eigengewicht und modularem Aufbau.

\

Stabil konstruiert

Mechanisch hochbelastbar dank stabiler Kostruktion.

\

Flexibel im Einsatz

Individuelle Rohreinführungsmöglichkeiten, Überbaubarkeit bestehender Rohrtrassen.

KABELSCHACHT ANFRAGEN

TerraSafe Kabelschacht

Modularer Aufbau

Der Kettner Kabelschacht TerraSafe ist ein modular aufgebautes Kunststoff Schachtsystem.
Durch verschiedenen Kabelschacht Adapterplatten lassen sich eine Vielzahl verschiedener Baugrößen der einzuführenden Kabelschutzrohre realisieren.

\

Schachtabdeckung

Belastungsklasse B125/D400 nach DIN EN 124. Ausführungen: Guss, Beton, auspflasterbar, Kunststoff. Stufenloser Niveauausgleich (0-60mm) und Verriegelung serienmäßig. Betreiberlogo optional.

\

Kopfrahmen

Hohe mechanische und thermische Stabilität (wichtig beim Asphaltieren). Serienmäßige, verstellbare Schalungswand (einfaches Verfüllen des Zwischenraumes Schachtkörper/Abdeckung bei aktiviertem Niveauausgleich.

\

Hauptrahmen

Hohe mechanische Stabilität. Variable Rohreinführungsmöglichkeiten bis max. d=160mm ohne Bohren durch austauschbare Adapterplatten. Überbaumöglichkeit vorhandener Rohrtrassen durch waagerecht teilbare Adapterplatten.

\

Ausgleichsrahmen

Zur Anpassung der Bauhöhe an bauseitige Gegebenheiten. Anordnung individuell.

\

Bodenplatte

Mit Ablauföffnungen für eingedrungene Feuchtigkeit. T-Verbinder zur Fixierung der Rahmenelemente.

TerraSafe Kabelschacht

Deckeltypen & Überbau

Hier ein kurzer Text (2 Zeilen) zu den Deckeltypen und Überbau.

\

Gussdeckel

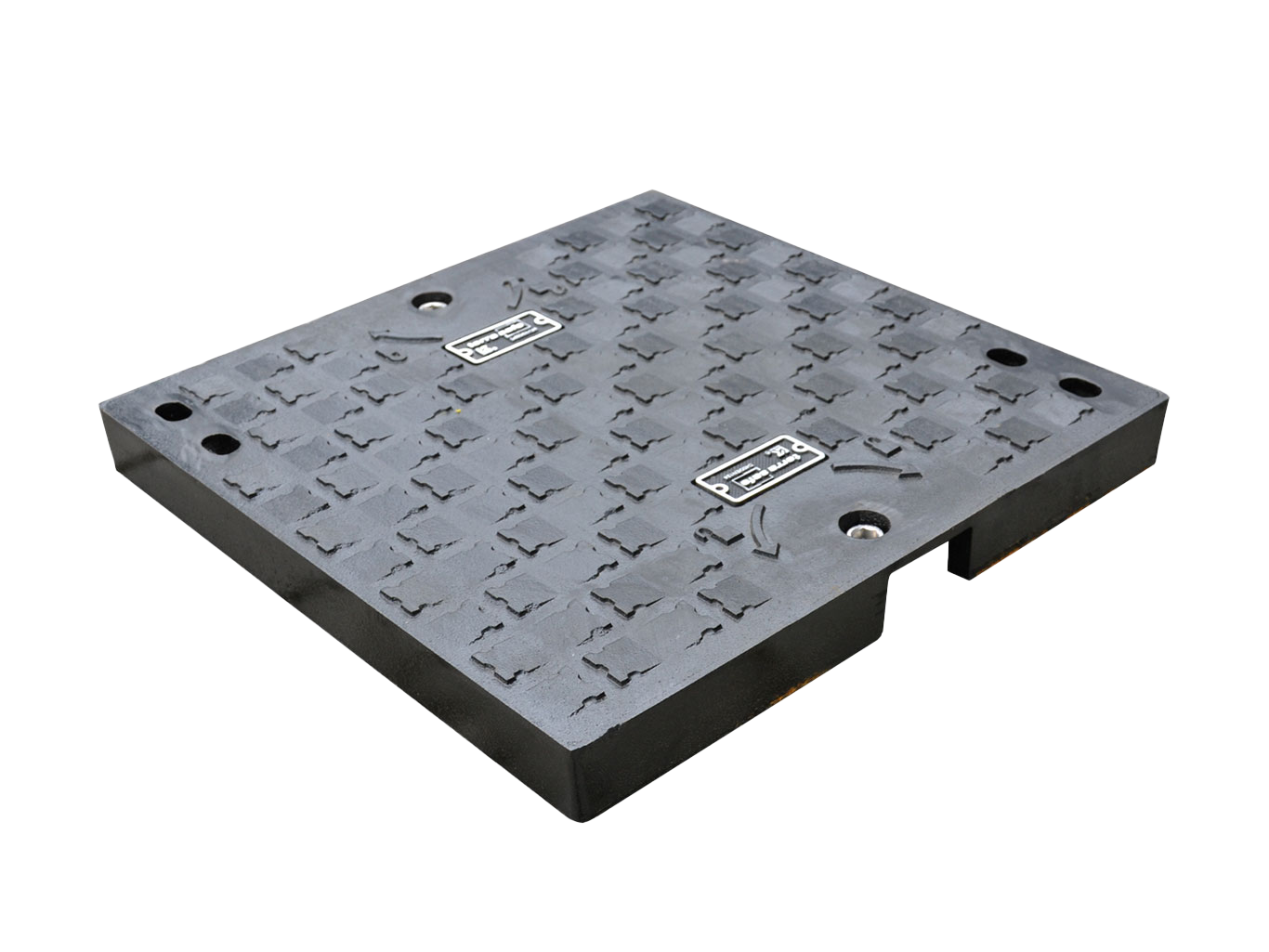

Belastungsklasse D400 nach DIN EN 124. Rutschhemmende Oberfläche. Schutzlackierung. Verriegelung durch Schrauben mit Innensechskant SW14 (Sonderschrauben optional). Einlegefeld für optionales Betreiberlogo. Inklusive Schutzkappen für Verriegelung und Aushebeöffnungen. Stahlrahmen feuerverzinkt mit Elastomer-Einlage.

\

Kunststoffdeckel

Die leichte Alternative für kleine und mittlere Schachtgrößen. Abdeckung und Rahmen aus Polyurethan, glasfaserverstärkt. Belastungsklasse B125 nach DIN EN 124. Rutschhemmende Oberfläche. Verriegelung durch Schrauben mit Innensechskant SW6 .Ohne Niveauausgleich.

\

Betondeckel

Belastungsklasse D400 nach DIN EN 124. Verriegelung durch Schrauben mit Innensechskant SW14 (Sonderschrauben optional). Einlegefeld für optionales Betreiberlogo. Inklusive Schutzkappen für Verriegelung und Aushebeöffnungen. Stahlrahmen feuerverzinkt mit Elastomer-Einlage.

\

Auspflasterbar

Stahlwanne mit teilweiser werkseitiger Betonfüllung und auspflasterbarer Resthöhe. Iindividuelle Ausführung nach Vorgabe. Stahlrahmen feuerverzinkt mit Elastomer-Einlage.

TerraSafe Kabelschacht

Adapterplatten

Anpassung der Rohreinführungsmöglichkeiten auf bauliche Gegebenheiten durch individuelle Auswahl der Adapterplatten.

Austauschbaren Adapterplatten

Das System der austauschbaren Adapterplatten ermöglicht ein hohes Maß an Flexibilität in Durchmesser, Anzahl und Lage der Rohreinführungen. Die Rohreinführungen sind in den Adapterplatten werkseitig vorgefräst und können nach Bedarf auf der Baustelle herausgelöst werden.

Umfangreich und flexibel

Für die gängigsten Kabelschutzrohrdurchmesser steht eine Reihe von Standard-Adapterplatten ab Lager zur Verfügung. Darüber hinaus sind kundenspezifische Lösungen bis Durchmesser d=160 sowie mit alternativen Querschnittsformen wie z.B. Multipipe, Flatliner o.ä. realisierbar.Vorhandene Schächte lassen sich durch Austausch der Adapterplatten auf sich veränderte Kabelschutzrohrdurchmesser anpassen.

Wirtschaftliche Planung

Durch waagerecht teilbare Adapterplatten lassen sich Überbauungen vorhandener Rohrtrassen einfach und zeitsparend realisieren.
