Metallfreie Gleitkufen KS
Metallfreie Gleitkufen KS
Gleitkufen aus Kunststoff für in Schutzrohr verlegte Medienrohre.
Metallfreie Gleitkufen KS

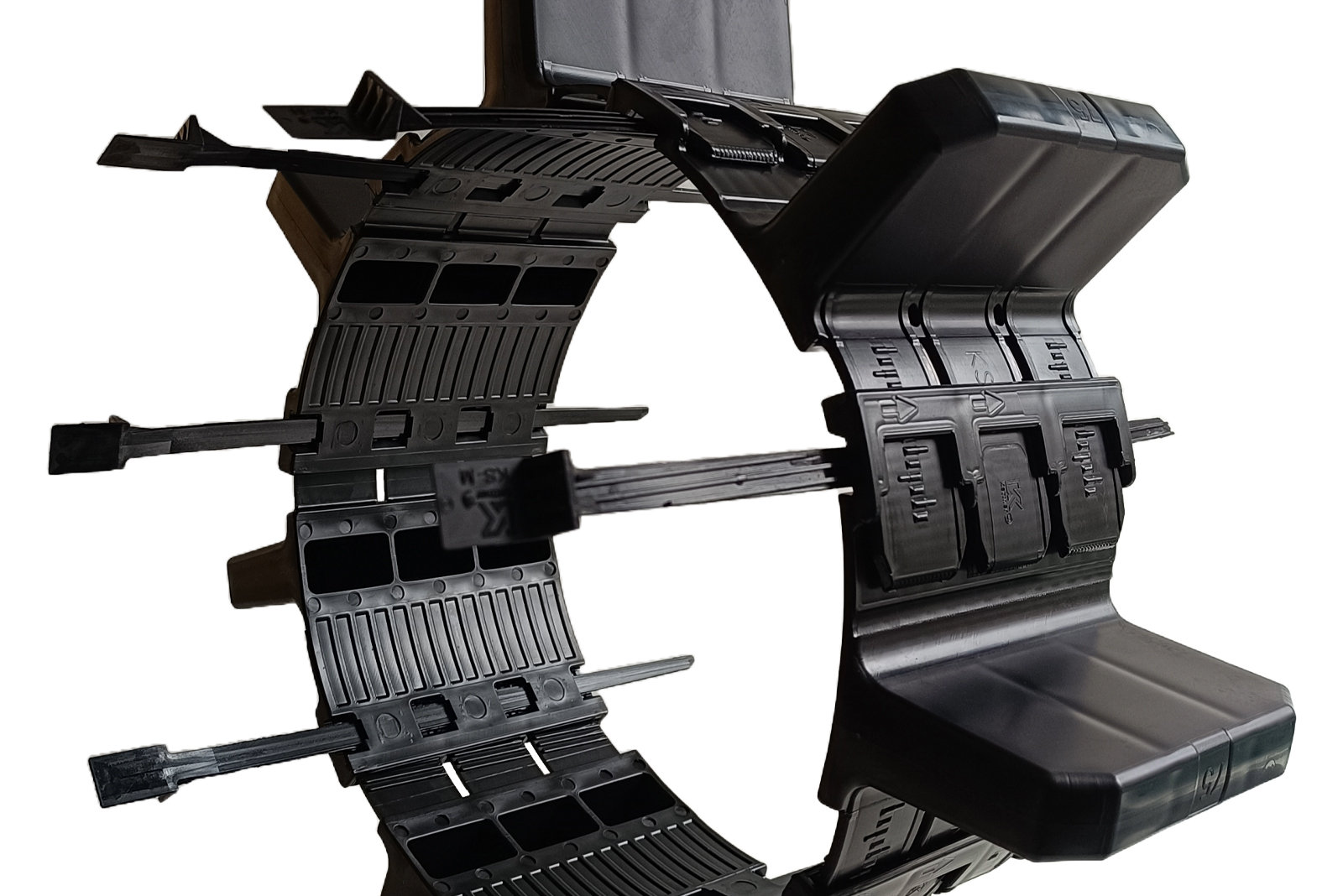

Die metallfreie Gleitkufe KS dient der Lagerung von Medienrohren beim Einzug in ein Schutzrohr oder bei Wanddurchführungen. Durch Ihre metallfreie Konstruktion und Verbindungstechnik eignet sie sich auch für kathodisch geschützte Rohrleitungen. Die Verbindung der Einzelsegmente untereinander geschieht schraubenlos durch Zusammenstecken. Das Spannen des Gleitkufenrings um das Medienrohr erfolgt mit Spannstiften. Es sind keine zusätzlichen Spannwerkzeuge erforderlich.
Baugrößen
- S/M/L für Rohrdurchmesser von 77mm bis 1290mm
Materialeigenschaften
- Material: Polypropylen
- Temperaturbereich: -30°C bis +100°C*
- Zugfestigkeit: 1400 MPa*
- Kerbschlagzähigkeit (23°C): 8kJ/m²*
* Werkstoffkennwerte
Vorteile
- Metallfreie Ausführung
- Schraubenlose Montage
- Gute Gleiteigenschaften
- Gute Spannungsrissbeständigkeit
Konfektionierung eines kompletten Gleitkufenrings
Die genaue Vorgehensweise zur Konfektionierung eines kompletten Gleitkufenrings sowie weitere technische Informationen entnehmen Sie bitte unserem Datenblatt am Seitenende.
Kettner GmbH
Technische Unterlagen
In unserer Produktbroschüre Rohrleitungszubehör finden Sie weitere Informationen und Zubehör. Sie haben noch Fragen oder benötigen weitere Details zu unseren Metallfreie Gleitkufen MF?
Kontaktieren Sie uns
Wir helfen gerne
Rohrleitungszubehör
Metallfreie Gleitkufen | Datenblatt
| Titel | Dateigröße | Herunterladen |
|---|---|---|
| METALLFREIE-GLEITKUFE-KS_Datenblatt-DE | 842.11 KB | Herunterladen |
| METALLFREIE-GLEITKUFE-KS_Datenblatt-EN | 208.93 KB | Herunterladen |
| METALLFREIE-GLEITKUFE-KS_Datenblatt-ES | 208.93 KB | Herunterladen |
Metallfreie Gleitkufen | Montage
| Titel | Dateigröße | Herunterladen |
|---|---|---|
| METALLFREIE-GLEITKUFE-KS_Montageanleitung-DE_2025-02 | 241.67 KB | Herunterladen |
| METALLFREIE-GLEITKUFE-KS_Montageanleitung-EN_2025-02 | 238.34 KB | Herunterladen |
