Rohrauflagesystem mit definierter Höhe in der Grabensohle.
Pipe Fix
Erdverlegte Medienrohre benötigen bis zum Zeitpunkt Ihrer Einsandung im Graben eine stabile, ebene Auflage um den laut DVGW-Richtlinie geforderten Abstand von mind. 100 mm zwischen Rohr-unterkante und Grabensohle zu gewährleisten.
Modul Bauweise

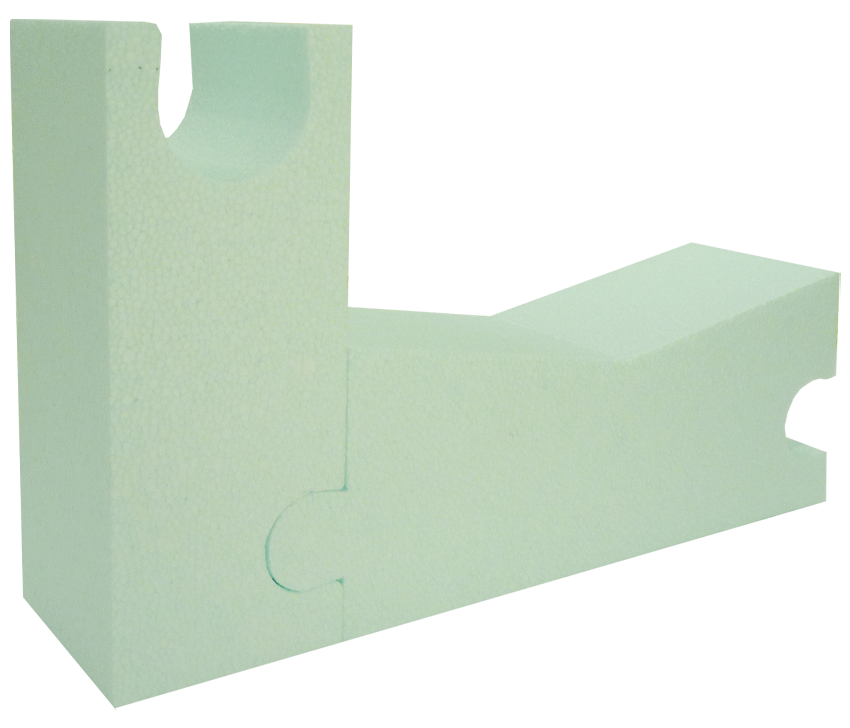

KETTNER PIPE FIX ist ein Rohrauflagesystem in Modul-Bauweise, das sich durch unterschiedlicher Segmente auf Grabenbreiten und Grabenbelegungen anpasst. Die Segmente werden einfach aneinandergesteckt.
Problemstellung
Oft werden hierfür Kanthölzer oder Sandsäcke eingesetzt. Kanthölzer müssen aber aufgrund von Verrottung im Zuge der Einsandung wieder entfernt werden um Setzungen am Erdreich und Beschädigungen an der Rohrumhüllung vorzubeugen. Sandsäcke sind aufgrund ihrer nicht definierten Höhe und der nachgebenden Füllung nur mit hohem Zeitaufwand auf den geforderten Mindestabstand von 100 mm anzupassen.
Ohne KETTNER PIPE FIX
Mit KETTNER PIPE FIX
Kabelsegment
Für die Verlegung von Kabeln parallel zu Medienrohren, steht ein spezielles Kabelsegment zur Verfügung, dadurch entfällt der Mehraufwand von Stufengräben.
Pipe Fix Eigenschaften
- Unverrottbares Material
kein Entfernen der Rohrauflagen erforderlich. - Extrem geringes Raumgewicht (<30g/dm²)
leichteres Handling und Zeitersparnis gegenüber Kanthölzern oder Sandsäcken. - Leichter Transport und Lagerhaltung
- Exakt definierbarer Mengenbedarf
- Verhindert Beschädigung der Rohrumhüllung
- Optimale Zentrierung der Rohrleitung
unabhängig vom Rohrdurchmesser durch V-förmige Ausbildung der Auflageflächen - Definierter Abstand
zwischen Rohrunterkante und Grabensohle gem. DVGW-Richlinie - Feuchtigkeitsbeständig und umweltneutral
- Hoher Eindruckswiderstand
geringste Verformung des Materials bei Gewichtsbelastung durch Medienrohr
(Werksversuch: 180 Kg Belastung pro Segment über 48h)
Pipe Fix - definierte Abstände
Der Abstand zwischen Unterkante Medienrohr und Grabensohle wird durch die definierte Bauhöhe von PipeFix immer zuverlässig eingehalten. Vorgegebene Mindestabstände bei parallel verlegten Medienrohren oder bei Mischbelegungen des Grabens, werden durch Verwendung entsprechender Segmente zuverlässig eingehalten.
Mit Kettner PipeFix
liegen sie immer im grünen Bereich.
Pipe Fix Segmentübersicht
ROHRSEGMENT
Für Rohrdurchmesser
bis 450 mm
Länge: 300 mm
Breite: 100 mm
Höhe: 125 mm
Gewicht: 115 g
ROHRSEGMENT maxi
Für Rohrdurchmesser
ab 500 mm
Länge: 800 mm
Breite: 150 mm
Höhe: 140 mm
Gewicht: 460 g
RANDSEGMENT
Für einen definierten
Abschluß zur Grabenwand
Länge: 100 mm
Breite: 100 mm
Höhe: 125 mm
Gewicht: 50 g
DISTANZSEGMENT
Für mehr Spielraum
zwischen den Leitungen
Länge: 100 mm
Breite: 150 mm
Höhe: 98 mm
Gewicht: 50 g
KABELSEGMENT
Für Kabelschutzrohre
bis 63 mm Durchmesser
Länge: 100 mm
Breite: 100 mm
Höhe: 248 mm
Gewicht: 70 g
Zentrierung
Zentrierung unabhängig vom Rohrdurchmesser durch V-förmige Ausbildung der Auflageflächen.
Weitere technische Informationen sowie verfügbare Größen finden Sie in unserer Produktbroschüre Rohrleitungszubehör. Individuelle Abmessungen sind auf Anfrage möglich.
